什么是故障树(FT)

故障树分析(FTA)是六西格玛系统设计的过程，通过分析可能引起系统故障的各种因素(包括硬件、软件、环境和人为因素)，绘制逻辑框图(即故障树)，从而确定系统故障原因的各种可能组合或其发生概率，计算系统故障概率，以便采取相应的纠正措施，改进系统。

1.什么是故障树

故障树是由顶事件、中间事件和底事件组成的树形逻辑图。如下图所示:

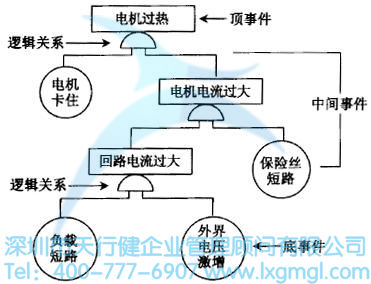

下面是一个简单的电机过热的故障树(FT)。

顶事件是指系统中可以有各种故障(失效)状态，选择一个具体的故障状态。找出这种故障状态的所有可能的直接原因，即中间事件。找出这些中间故障的所有可能的直接原因，即底事件。它们通过一定的逻辑关系形成故障树(FT)。制作该树是系统可靠性分析的一种方法。

2.故障树中的事件和符号

故障树中的事件和符号如下表所示:

事件是故障树的基本元素。要认真分析系统故障事件的原因，从上到下逐层分析，找出系统故障的真正原因，为系统可靠性设计提供依据。

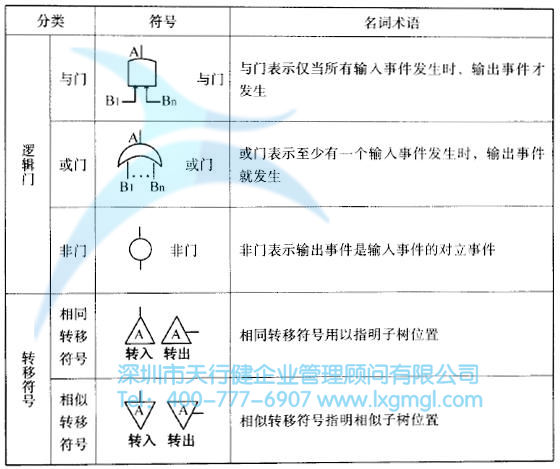

3.故障树中的逻辑关系和符号

故障树中的逻辑关系和符号如下表所示:
