如何进行结构树与箱图分析

一、如何开展结构树分析

1.结构树简介

结构树即树形图，用于将问题细分为可管理和可控制的区域，从而找出根本原因或确定关键区域。

结构树创建过程是:

①列出需要解决的问题。

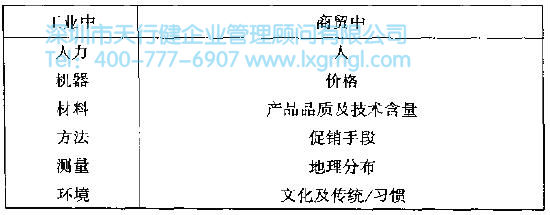

②通过问“为什么”，把问题分解成原因，记录在树干的枝干上。原因的一般类别包括:

③确定每个分支的影响力(分为高、中、低)，选择影响力最高的分支。

④继续分解，问为什么，直到找到根本原因。

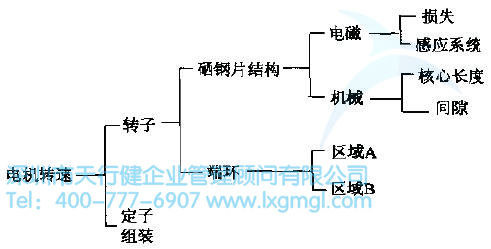

2.结构树应用示例

二、如何使用箱图(Boxplot)进行分析

箱图是一个非常有用的分析绘图工具。它的功能是比较不同样本的数据。通过箱图分析，我们可以直观地看到两组数据对比的差异，从而为下一步工作提供依据。

1、箱图

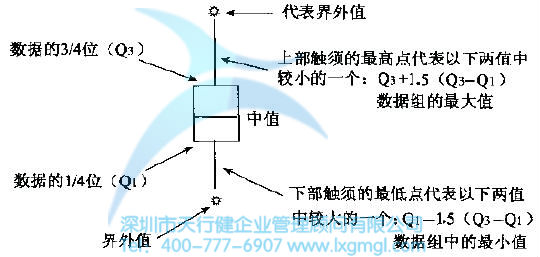

①箱图的一般结构。

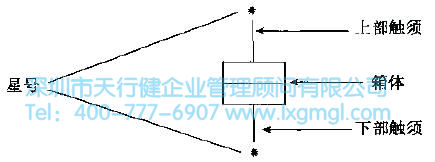

从上图可以看出，箱图是由尾号，上、下部触须和箱体三部分构成。各部分代表的意义如下:

②Q值。

q四分位数是q四分位数的缩写，代表数据的1/4。一组数据中有4个Q值。将一组数据从大到小排序后，可以得到四个Q值。

Q值的作用是:通过比较Q值，可以看到数据的一致性，对于解决实际问题的意义在于通过比较Q值，可以看到数据所代表的过程的稳定性。

稳定系数稳定系数=SF=Q1/Q3

工艺稳定性越好，SF越接近L，即箱图 is越平，触手越短，意味着工艺越稳定。

③中值。

根据箱图，方框或方框代表数据的中间部分，方框中的直线代表中间值。

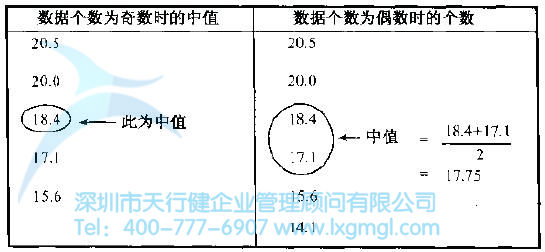

排序后，当数据个数为奇数时，中值为中间值；当数据数量为偶数时，中值为中间两个值的平均值。例子如下:
