六西格玛管理图形分析的工具Minitab

在数据分析的过程中，我们需要了解管理图形分析的工具六西格玛 Minitab图形软件，为六西格玛管理分析打下基础。

一、Minitab简介

Minitab是一个统计软件包:它提供了许多分析数据的统计工具，以一种易于理解的方式呈现结果，并且可以用许多不同的图形来表达数据。Minitab可以将列出的数据绘制成图形，可以揭示集中趋势、分散、趋势、过程变化以及X和y的关系。

当Minitab启动时，程序将为打开一个新的空项目。您将看到三个窗口:数据窗口、会话窗口和任务窗口(启动时最小化)。

1.控制窗口

您可以打开和最小化Minitab的每个窗口，就像操作系统中的其他窗口一样。您也可以使用窗口菜单上的命令来控制迷你选项卡窗口。

2.Minitab环境

所有的工作内容都包含在一个Minitab项目文件中。项目文件包含:

①数据所在的工作表。一个项目中可以有多个工作表。

②显示所有打开的工作表文件的一个或多个数据窗口。数据将按列显示。项目中的每个工作表都对应一个数据窗口，您可以在其中直接输入和编辑数据。

③显示结果的会话窗口。

3.使用Minitab图形命令创建的图形

任务窗口包含:

①用于管理会话窗口输出的会话文件夹。

②列出会话中使用过的命令的历史文件夹。您可以通过从“历史记录”文件夹中复制命令并将其粘贴到命令行编辑器中来重新执行这些命令。

③图形文件夹，用于管理、排列和命名图形。

④ ReportPad文件夹，用于创建、安排和编辑工作报告。

⑤相关文档文件夹，用于快速访问与项目相关的非Minitab文件，以供参考。

⑥工作表文件夹，包含所有打开工作表的单个文件夹。每个工作表文件夹显示工作表中使用的列、存储常数、矩阵和设计的摘要。

⑦多个工具栏和一个用于发出命令的状态栏。

二、时间序列图

时间序列图用于评估数据随时间变化的模式。Minitab可以为时标生成日历值、时钟值或索引值，或者使用自己的标记值列。时间序列图显示了过程变化的趋势。

Minitab将根据工作表中的顺序定期绘制数据。如果数据没有按时间顺序输入或没有定期收集，您可能需要使用散点图或运行图。

1.绘制时间序列图的步骤:

假设有一个销售经理想要查看公司从2001年到2003年的销售额，并创建一个时间序列图表。

①选择图形→时间序列图或统计→时间序列→时间序列图。

②选择“简单”，点击“确定”。

③在序列中，输入“销售B”。

④点击“时间/刻度”。

⑤在时间刻度下，选择“日历”。然后选择季度年。

⑥初始值请在“季度”下输入“1”。在“年份”下键入“2000”。

⑦在每个对话框中单击确定。

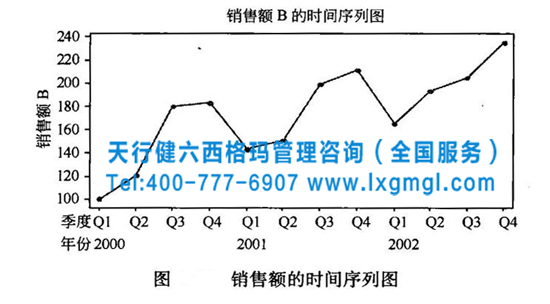

2.得到如下结果，如图所示:

解释结果:

在这三年里，总销售额一直在上升。销量可能是周期性的，每年第一季度的销量都比较低。
