常规控制图的特点

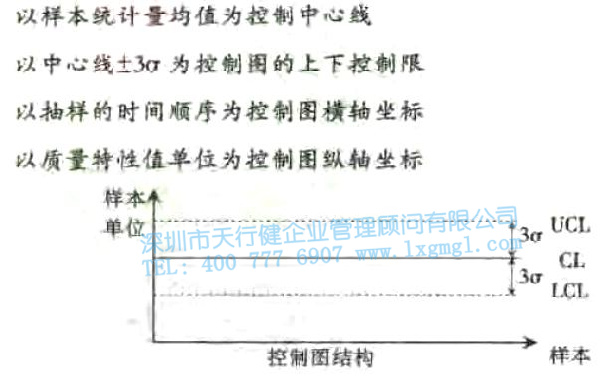

常规控制图指休哈特控制图。控制图的“3σ”原理已在“控制图的原理与结构”中介绍。三条线是指中心线和控制上下限。现在的控制图虽然进一步划分为上下A、B、C六个区域(也就是添加了±1σ和±2σ四条线)，或者增加了其他警戒限，但是这也只是对休哈特控制图的改进，所以仍称为常规控制图。

常规控制图可以用Minitab软件绘制，天行健管理咨询公司只简单介绍几种常用的控制图绘制方法。对于目前效率较低、应用较少的控制图，如中位数极差控制图，这里就不介绍了。

另外，根据控制图的作用，控制图可以分为分析控制图和控制控制图。绘制控制图进行分析，需要事先收集25个以上的亚组样本，每个样本包含n个样本。取样时间长是它的缺点，不适合小批量生产。它的优点是信息量大，可以分析判断流程的稳定性和能力。当分析控制图没有差异，过程能力满足要求时，可以将绘制的分析控制图转化为控制控制图并投入使用。

常规控制图的另一个特点是与容差没有直接关系，因为控制图中的控制变量是样本值(如均值和标准差)的函数，而不是样本值本身，所以与容差直接比较没有意义。只有少数控制图，如单值控制图，可以画出公差界限进行比较。
