基于TRIZ设计吉他挂饰椅

在确定了吉他吊椅的方案后，需要将吊椅方案改造成折叠椅，来执行坐和装饰的功能。这里，引入TRIZ理论小矮人法来建立折叠方案。

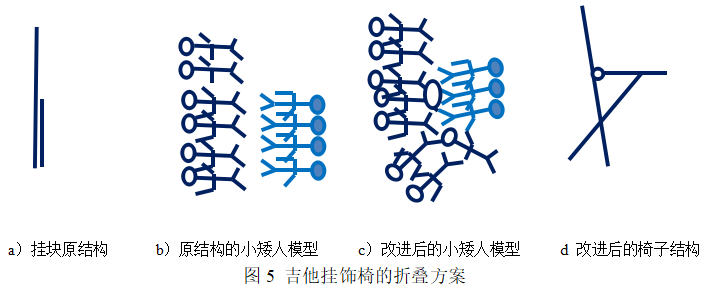

根据小矮人法的分析流程，首先建立原系统的小矮人模型。吉他分为头部、颈部和共振腔三部分，由两组小矮人。然后通过发挥小矮人，的主观能动性，将谐振腔部分小矮人组分层，两层可以相互旋转，颈部小矮人组与谐振腔小矮人组部分小矮人组成支撑腿，建立初步的折叠方案，如图5所示。

根据小矮人的思想，对解进行进一步转化，得到以下三种具体方案。

方案一:根据上述发明原理，将吉他实心谐振腔的背面进行分割，实现椅子的折叠机构，正面保留吉他的外观和特点，保证美观的同时实现椅子的功能，如图6所示。

方案二:椅子各部分的折叠机构隐藏在吉他内部，方便携带和放置，但其机构相对复杂，靠背不舒服，如图7所示。

方案三:只需将琴颈折起，将谐振腔背面分成四条腿，在琴颈处设置荧光粉，在暗处显示，避免人触碰，如图8所示。

根据理想程度，对以上三种方案进行评价。经调查，方案一的理想程度最高。因此，具体设计采用方案1，具体设计中遇到以下问题。

(1)矛盾分析

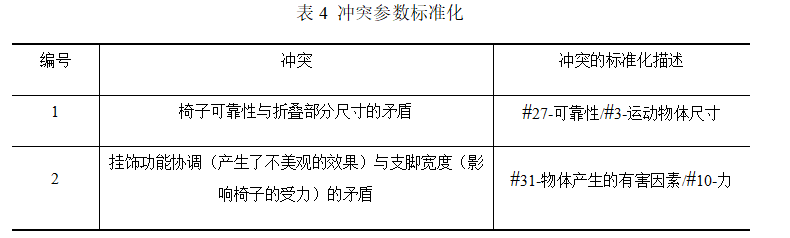

吉他吊椅的具体设计存在一些矛盾，主要表现在椅子的可靠性与折叠部分尺寸的矛盾，悬挂功能的协调性与腿的宽度的矛盾。针对这些矛盾，先用标准参数来描述，查询表4中的标准工程参数。吉他吊椅面临的矛盾是:#3-移动物体大小/#27-可靠性；# 13-结构稳定性/#31-物体造成的有害因素。

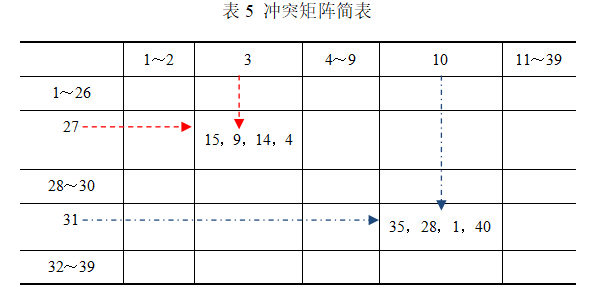

根据上述TRIZ标准工程参数，查询附录中的经典TRIZ矛盾矩阵，如表5所示，得到推荐的发明技能如下:15(宁为静不为动)、14(灭党投圈)、9(先击)、4(错开)(这四个技能对应第一个矛盾)；35(随机应变)、40(取长补短)、1(化整为零)、28(李比较拘谨)(这四个技能对应第二个矛盾)。综合分析这些推荐的发明原理，选择15、4、14、1和28 原理来解决这两个矛盾。

根据15(一静胜于一动)、14(错边抛圆)、4(交错)、1(整体转零)、28(李比较僵硬)等五个发明技巧，给出以下几点:1)把腿做成可滑动的，这样展开成椅子就不会影响结构稳定性，折叠后腿会滑到吉他主面后面，不会影响美观。2)融入吉他风格元素，设置类似吉他的表面，增强装饰效果。3)保持吉他上下不对称，头颈属于细长杆部分，谐振腔部分为平块状部分。4)将吉他装饰实体的谐振腔部分(小矮人法得到类似的结论)分成两层，两层可以相互旋转，同时分割出一条可以相对滑动的腿。5)滑脚的锁定采用物理场，如磁场(磁铁)，如图9所示。

基于科学效果库的吊椅功能解决方案:

吉他吊椅不用的时候挂在墙上做装饰，但是墙上钉钉子还是影响了房间墙壁的美观，而且有突起，存在安全隐患。如何解决这个问题？在这里，TRIZ的科学效果库被用来解决这个问题。通过查阅科学效果库，利用磁场效果(E13)，在墙上预贴一张铁片，在吉他吊椅的一端嵌入一块磁铁(图10)，可以轻松将吊椅挂在墙上，不会破坏墙壁的美观。
