应用TRIZ剪裁法做专利规避设计

在TRIZ的理论体系中，剪裁法原则上最适合专利规避设计。本文结合一些实践经验，探讨如何将TRIZ中的裁剪方法作为一种专利规避设计方法。这里有一个例子:

为了防止北方结冰，影响空调的制热功能，在空调外机的底盘上安装了电热丝。但底盘加热带损坏后，拆卸更换困难，工作量大，生产效率低。因此，发明了一种结构简单、拆装方便的加热带固定结构。

1、底盘；2、电加热线；3、长条状压板。

31、焊接端；32、变形段；33、凹弧形结构；321、开孔。

这是一项实用新型专利，改进不大，但可能更实用。条形压板3通过焊接端31焊接在底盘1上，电热丝2通过压板32的变形固定在底盘1上。由于压板具有一定的刚性，安装时可以通过下压变形来固定电热丝；拆卸时，只需用一点力就能把它拆开。

在梳理权利要求的保护范围并阅读示例后，本专利的保护范围包括以下六个技术特征:

一、加热带的固定结构；

b、底盘、设置在底盘上的电热丝和至少一个条形压线板；

c .压线板包括与底盘焊接连接的焊接端和固定电热丝的变形段；

d .每个压线板沿电热丝间隔设置；

e、压线板的焊接端与底盘焊接固定；

f、通过对变形段施加压力或拉力，可使其变形形成与电热丝轮廓相对应的凹弧结构。

如何用TRIZ剪裁法设计专利规避；

首先，画一个功能分析图。

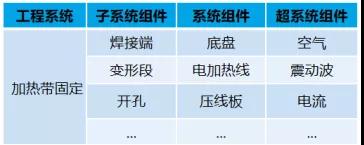

1.列出组件，可以按照九屏法列出。所列组件应优先于权利要求中的技术特征。

2、针对不同层次的组件画出功能分析图，有利于从不同层级进行规避。

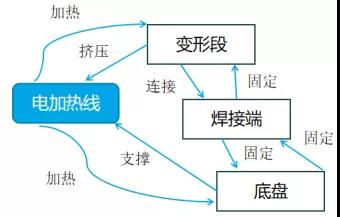

（1）系统组件的功能分析

（2）加上子系统层面的功能分析

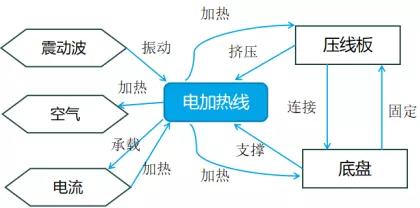

（3）加上超系统层面的功能分析

通过上述不同层次的功能分析，可以为下一步的切割方法分析方案提供更多的设计空间。

其次，采用裁剪的方法进行分析。

(1)对于该系统，切割压线板。该系统中压线板的作用是挤压电热丝并将其固定在底盘上。切断压线板后，我们需要在这个系统中找到能够实现这个功能的组件。比如电热丝可以直接挤压在底盘上。

(2)对于子系统级别，可以裁剪的组件更多。例如，焊接端具有固定变形截面的功能。切割后，系统中很容易找到能实现该功能的部件，如磁引力。

(3)对于超系统层面，实现裁剪组件功能的组件较多。比如可以考虑用空气代替电热丝的功能。当然，超系统层面的方案变化很大，可能会带来更多的二次问题。

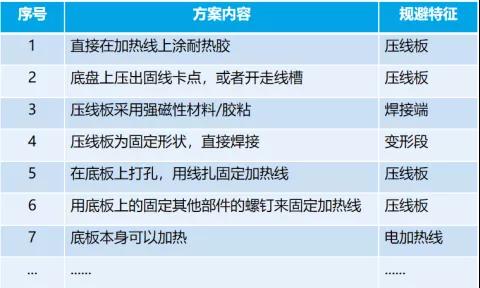

以下是通过裁剪获得的一些规避方案的摘要。

这是使用裁剪的两个步骤。当然，为了实现完整的规避设计，有必要对方案的可行性进行分析和验证。

在TRIZ理论中，还总结了裁剪方法的一些规则，如:

剪裁规则1:裁剪函数对象。比如上面的文章，把电热丝剪了，压线板的功能对象没了，这样就可以把压线板的技术特征剪了。

剪裁规则2:切割功能载体，功能对象可以自行执行有用的功能。比如上面文章中的电热丝涂胶可以有自己的固定功能，也可以切断压线板。

剪裁规则3:切割功能载体，找到另一个组件来执行有用的功能。例如，上述文章中的加热功能是由底盘执行的，使用自加热底盘可以切断电加热线。
